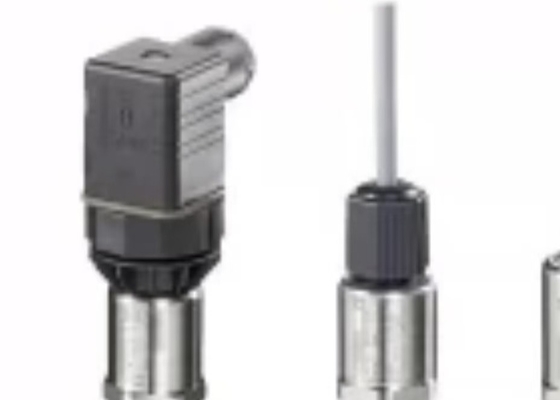

Siemens 7MF1566-3AB00-1AA1 Pressure Transmitter dengan sertifikasi RO / 1CB Group dan CSA

7MF1566-3AB00-1AA1 Siemens Pressure Transmitter

THe P210 seri pemancar tekanan digunakan untuk mengukur tekanan gas, cairan dan uap.
Sel pengukuran stainless steel
? Jangkauan pengukuran 100 sampai 600 mbar
? Cocok untuk aplikasi tekanan rendah

7MF1566-3AB00-1AA1 Siemens Pressure Transmitter Manfaat

Keakuratan pengukuran yang tinggi
Rumah baja tahan karat yang kokoh
Ketahanan beban tekanan tinggi
Untuk mengukur media korosif dan non-korosif
Untuk pengukuran tekanan gas, cairan dan uap
Desain kompak
Aplikasi
Transmitter tekanan dari seri P210 untuk mengukur tekanan digunakan di sektor industri berikut:
Teknik Mesin
Pembangunan Kapal
Teknik Tenaga
Industri kimia
Pasokan air

Desain

Desain tahan ledakan
Transmitter tekanan terdiri dari elemen pengukur tekanan silikon dengan diafragma dalam casing stainless steel.
Transmitter tekanan Koneksi listrik sesuai dengan EN 175301-803-A (IP65), konektor steker bulat M12 (IP67), koneksi kabel (IP67) tersedia.
Koneksi listrik sesuai dengan EN 175301-803-A (IP65), konektor colokan bulat M12 (IP67), koneksi kabel (IP67) atau koneksi kabel cepat (IP67) dapat digunakan.
Sinyal output adalah 4...20 mA atau 0...10 V.
Desain tahan ledakan
Transmitter tekanan terdiri dari elemen pengukur tekanan silikon dengan diafragma dalam casing stainless steel.
Transmitter tekanan dapat dioperasikan sesuai dengan EN 175301-00. Koneksi listrik sesuai dengan EN 175301-803-A (IP65) atau konektor steker bulat M12 (IP67) dapat digunakan.
Koneksi listrik tersedia, sinyal outputnya 4...20 mA.

Fungsi
Transmitter tekanan untuk mengukur tekanan dan tingkat gas, cairan dan uap.

Modus operasi

Fungsi SITRANS P210 Pressure Transmitter (7MF1566-...)
Elemen pengukuran stainless steel memiliki jembatan resistor film tipis, dan tekanan operasi ditransmisikan melalui diafragma stainless steel
Tekanan kerja ditransmisikan melalui diafragma stainless steel.
Tegangan output dari elemen pengukuran dikonversi oleh preamplifier menjadi arus output 4...20 mA atau tegangan output 0...10 V.
Tegangan keluaran dikonversi oleh preamplifier menjadi arus keluaran 4...20 mA atau tegangan keluaran 0...10 V DC.
Linearitas arus keluar sebanding dengan tekanan masuk.
Data pemilihan dan pemesanan ---- 7ML1566
Transmitter tekanan seri SITRANS P210 untuk pengukuran tekanan rendah
Keakuratan 0,25 % (biasanya)
Bahan dari bagian yang terhubung: baja tahan karat + bahan penyegelan
Bahan dari bagian non-fluidized: stainless steel
