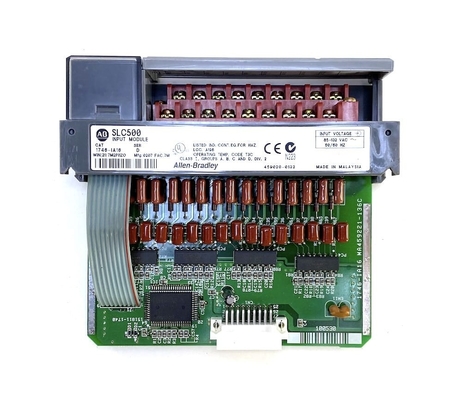

1746-IA16 Modul Input AC untuk SLC 500

1746-IA16 adalah modul input AC yang kompatibel untuk digunakan sebagai komponen dari platform pengontrol SLC 500. Modul input ini memiliki Enam Belas (16) saluran yang menerima rentang tegangan sinyal AC 85-132 VAC.

Modul input adalah komponen penting dari setiap Pengontrol Logika Terprogram (PLC) karena menyediakan antarmuka waktu nyata ke perangkat diskrit dalam proses. Ini mewakili keadaan sebenarnya dari perangkat pensinyalan untuk referensi pengontrol dalam memproses logika. Sebagian besar sistem PLC melakukan pemindaian input sebagai fase utama untuk mengeksekusi program pengguna. Jika sinyal input tidak terdeteksi, pengontrol tidak akan memiliki referensi untuk mengeksekusi program.

Modul input AC ini memiliki Dua Puluh (20) terminal. Semua terminal digunakan dengan terminal 18 dan 19 berfungsi sebagai common yang terhubung secara internal. Blok terminal modul ini dapat dilepas, memungkinkan penggantian modul input sambil menghilangkan kebutuhan untuk menyambungkan kembali terminasi input.

Modul ini memiliki parameter yang dapat disesuaikan untuk menyempurnakan operasi modul. Tidak ada batasan saat memasang 1746-IA16 selama sasis memiliki slot yang tersedia untuk mendukung pemasangan. Modul ini dapat dipasang pada pengontrol gaya perangkat keras tetap atau modular, secara lokal atau di rak ekspansi.

Modul ini termasuk dalam modul input AC SLC 500 dengan kategori tegangan operasi 100-120VAC. Untuk operasi tegangan 200/240VAC, nomor suku cadang yang sesuai adalah 17460IM16. Kedua modul tidak menawarkan sirkuit perlindungan internal. Perangkat input AC apa pun yang akan dihubungkan ke modul ini harus kompatibel dengan arus lonjakan input sirkuit SLC 500.

1746-IA16 memiliki berat 0,34 kg dan dimensi 5 x 2 x 6 (13 cm x 5 cm x 15 cm). Modul pengontrol memiliki 0,27 watt per titik dengan minimum hingga 0,425 Watt dan total 4,8 Watt. Modul ini memiliki kategori tegangan sinyal input 100 – 120V AC dengan 16 titik per common dan 16 input. 1746-IA16 adalah aplikasi input serbaguna. Pemasangannya bertipe sasis dan memiliki 16 saluran. Rentang tegangan operasi adalah 85 – 132V AC tegangan sinyal input. Modul ini memiliki modul input AC digital 16 saluran untuk pengontrol terprogram. Tegangan operasi adalah 85 – 132V AC pada frekuensi operasi 47 – 63 Hz. Konsumsi arus back-plane pada 5V DC adalah 0,085 mA dan 0 A pada 24V DC.

Sinyal untuk penundaan ON berada pada maksimum 35 ms dan sinyal untuk penundaan OFF berada pada maksimum 45 ms. Sementara tegangan keadaan OFF maksimum mencapai 30V AC dan arus keadaan OFF 2 mA. Arus input pada 120V AC adalah 12 mA nominal. 1746-IA16 memiliki durasi waktu arus lonjakan maksimum hingga 500 mikrodetik dan arus lonjakan maksimum 0,8 mA.
