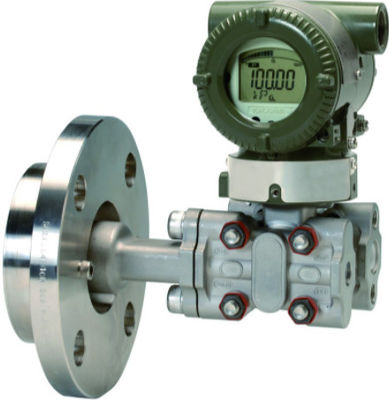

EJA210E-JMS4G Yokogawa Flanged Differential Pressure Transmitter

EJA210E-JMS4G Yokogawa Flanged Differential Pressure Transmitter

Keuntungan produk:

1

2

3

4

5

6

Aplikasi produk:

1

2

3

4

5

Deskripsi produk:

1

2

3

4

5

Fitur produk:

• Produsen: Yokogawa

• Nomor produk : EJA210E-JMS4G-917DN-WA13C2HW00-B/D4/TF1/M1W/T52/N4

• Tipe produk: EJA210E Transmitter tekanan diferensial yang dipasang pada flange

• Sinyal output: J = 4 sampai 20 mA DC dengan komunikasi digital (HART 5/HART 7 protokol)

• Jangkauan pengukuran (kapsul): M = 1 sampai 100kPa (4 sampai 400 inH2O)

• Bahan dari bagian-bagian yang dibasahi sisi dengan tekanan rendah: S = Flang penutup dan konektor proses ASTM CF-8M,Kapsul Hastelloy C-276 (Diafragma),F316L SST, 316L SST (Lainnya),Gasket kapsul berlapis Teflon 316L SST,Saluran pembuangan/kunci ventilasi 316 SST

• Koneksi proses: 4 = dengan 1/2 NPT konektor proses wanita

• Bahan baut dan kacang tutup: G = 316L SST

• Instalasi: 9 = Tipe pipa horizontal dan sisi kiri tekanan tinggi

• Rumah penguat: 1 = paduan aluminium tuang

• Koneksi listrik: 7 = 1/2 NPT wanita, dua koneksi listrik dengan colokan buta

• Indikator integral: D = Indikator digital

• N = Selalu N

• Gaya koneksi proses: W = Flush type

• Kelas flange: A1 = ANSI kelas 150

• Ukuran flange: 3 = 3 inci (80mm)

• Bahan flange: C = 316 SST

• Permukaan kontak gasket: 2 = datar (tanpa serat)

• Bahan bagian basah (sisi tekanan tinggi): HW = 316L SST# Diafragma, 316 SST# Lainnya

• Cincin koneksi flushing: 0 = Tidak ada

• Ekstensi: 0 = Tidak ada

• Cairan pengisi: B = Untuk penggunaan umum (Minyak silikon), suhu proses 40 sampai 120 °C, suhu lingkungan 40 sampai 85 °C.

• Satuan kalibrasi: D4 = M kalibrasi (kgf/cm2 unit)

• Film Teflon: TF1 = Perlindungan diafragma dari cairan proses yang lengket dengan FEP Film Teflon yang dilampirkan dengan minyak fluor.

• Sertifikat bahan: M1W = Untuk tipe Flush, sisi Tekanan Tinggi: Flange Proses, Blok, Sisi Tekanan Rendah: Flange Penutup, Konektor Proses

• Tes tekanan/sertifikat uji kebocoran: T52 = ANSI/JPI Kelas 150 3 MPa (430 psi)

• Piring tag kabel: N4 = 316 SST Piring tag kabel ke pemancar

• Berat: 8,3 Kg

• Berat pengiriman: 11 Kg
