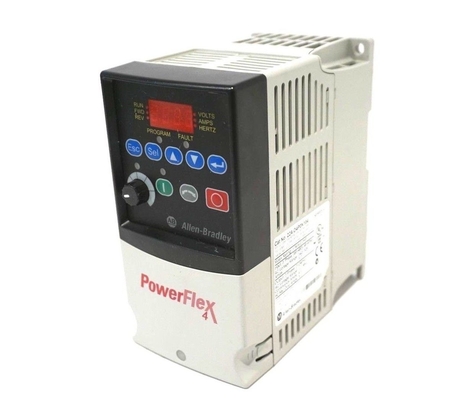

Allen Bradley PowerFlex 4 Drive Frekuensi Variabel 22A-D4P0N104

Toleransi tegangan:
Toleransi frekuensi:
Faktor daya perpindahan:
Rating sirkuit pendek maksimum:

120V, 200...240V, 380...480V, 460...600V: ±10%
48...63 Hz
0.98 di seluruh rentang kecepatan
100,000 Amper simetris

Digital
Mode SRC (Sumber):
SNK (Sink) Mode:
Analog
4...20 mA analog:
0...10V DC analog:
Pot eksternal:

Input Current = 6 mA
18...24V = on, 0...6V = off
0...6V = on, 18...24V = off
Impedansi input 250 ohm
Impedansi masukan 100k ohm
1...10k ohm, 2 watt minimum

Kontrol Output Programmable
Output
(relay bentuk C)

Rating Resistensi
Opto output:
Output analog:
Induktif Rating
Opto output:
Output analog:

3.0A pada 30V DC, 3.0A pada 125V AC, 3.0A pada 240V AC
30V DC, 50 mA
10-bit, 0...10V, 1k ohm minimal
0.5A pada 30V DC, 0.5A pada 125V AC, 0.5A pada 240V AC
Tidak induktif
10 bit, 4...20 mA, 525 ohm maksimal

Jenis sekring yang direkomendasikan:
Putus sirkuit yang direkomendasikan:

UL Kelas J, CC, T atau Tipe BS88; 600V (550V) atau setara.
Pemutus sirkuit HMCP atau setara.

Perlindungan motor:
Overcurrent:
Kontrol Ride Melalui:
Kekuatan yang sempurna berjalan melalui:

I2 t Perlindungan overload, 150% selama 60 detik, 200% selama 3 detik (memberikan perlindungan Kelas 10)
200% batas perangkat keras, 300% kesalahan instan
Minimal Ride Through adalah 0,5 detik - nilai khas adalah 2 detik
100 milidetik

IGBT rem internal termasuk dengan semua rating.

Ketinggian:
Suhu penyimpanan:
Atmosfer:
Kelembaban relatif:
Shock (mengoperasikan):
Getaran (pengoperasian):

1000 m (3300 ft) maksimal tanpa derating
40 sampai 85 derajat C (40 sampai 185 derajat F)
Penting:Drive tidak boleh dipasang di area di mana atmosfer sekitar mengandung volatil atau
gas korosif, uap atau debu. Jika drive tidak akan dipasang untuk jangka waktu tertentu, itu harus
disimpan di area di mana ia tidak akan terkena atmosfer korosif.
0-95% tidak kondensasi
Puncak 15G untuk durasi 11ms (±1.0ms)
Puncak 1G, 5 hingga 2000 Hz

Keakuratan frekuensi:
Peraturan kecepatan:
Stop Mode:
Aksel/Decel:
Pengecatan intermiten:
Perlindungan overload motor elektronik:

Input digital: Dalam ± 0,05% dari frekuensi output yang ditetapkan.
Input analog: Dalam 0,5% dari frekuensi output maksimum.
Output analog: ± 2% dari skala penuh, resolusi 10 bit.
Open Loop with Slip Compensation: ± 2% dari kecepatan dasar di rentang kecepatan 40:1. 1% dari kecepatan dasar
di seluruh kisaran kecepatan 60: 1.
Berbagai mode pemberhentian yang dapat diprogram termasuk - Ramp, Coast, DC-Brake, Ramp-to-Hold dan S Curve.
Dua waktu acel dan decel yang dapat diprogram secara independen.
detik dalam peningkatan 0,1 detik.
150% kapasitas overload hingga 1 menit, 200% kapasitas overload hingga 3 detik.
Memberikan kelas 10 perlindungan motor overload sesuai dengan NEC artikel 430 dan motor over-suhu
perlindungan sesuai dengan pasal 430.126 (A) (2) NEC UL 508C File 29572.
