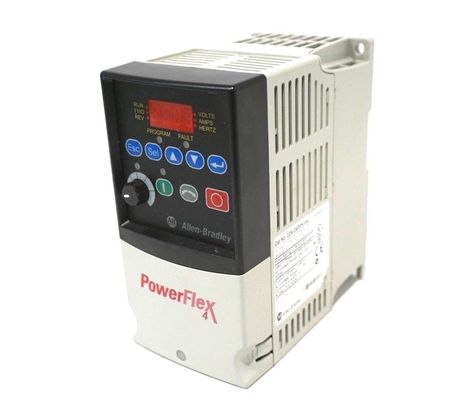

PowerFlex 4 Variable Frequency Drive 22A-D4P0N104

Toleransi Tegangan:
Toleransi Frekuensi:
Faktor Daya Perpindahan:
Peringkat Sirkuit Pendek Maksimum:

120V, 200…240V, 380…480V, 460…600V: ±10%
48…63Hz
0,98 di seluruh rentang kecepatan
100.000 Amps simetris

Digital
Mode SRC (Sumber):
Mode SNK (Tenggelam):
Analog
Analog 4…20 mA:
Analog 0…10V DC:
Panci Eksternal:

Arus Masukan = 6 mA
18…24V = Hidup, 0…6V = Mati
0…6V = Hidup, 18…24V = Mati
Impedansi masukan 250 ohm
Impedansi masukan 100k ohm
1…10k ohm, minimal 2 Watt

Output Kontrol – Dapat Diprogram
Keluaran
(bentuk relai C)

Peringkat Resistif
Keluaran Opto:
Keluaran Analog:
Peringkat Induktif
Keluaran Opto:
Keluaran Analog:

3,0A pada 30V DC, 3,0A pada 125V AC, 3,0A pada 240V AC
30VDC, 50mA
10-bit, 0…10V, minimal 1k ohm
0,5A pada 30V DC, 0,5A pada 125V AC, 0,5A pada 240V AC
Non-induktif
10 bit, 4…20 mA, maksimum 525 ohm

Jenis Sekering yang Direkomendasikan:
Pemutus Sirkuit yang Direkomendasikan:

UL Kelas J, CC, T atau Tipe BS88; 600V (550V) atau setara.
Pemutus sirkuit HMCP atau yang setara.


Perlindungan Bermotor:
Arus berlebih:
Kontrol Naik Melalui:
Power Ride Through yang Sempurna:

I2 t Perlindungan Kelebihan Beban, 150% selama 60 detik, 200% selama 3 detik. (memberikan perlindungan Kelas 10)
Batas perangkat keras 200%, kesalahan seketika 300%.
Minimum Ride Through adalah 0,5 detik. - nilai tipikal adalah 2 detik
100 milidetik


IGBT rem internal disertakan dengan semua peringkat.

Ketinggian:
Suhu Penyimpanan:
Suasana:
Kelembaban Relatif:
Kejutan (operasi):
Getaran (operasi):

Maksimum 1000 m (3300 kaki) tanpa penurunan daya
–40 hingga 85 derajat C (–40 hingga 185 derajat F)
Penting:Drive tidak boleh dipasang di area yang atmosfer sekitarnya mengandung zat yang mudah menguap atau
gas korosif, uap atau debu. Jika drive tidak akan dipasang untuk jangka waktu tertentu, maka drive tersebut harus dipasang
disimpan di tempat yang tidak terkena atmosfer korosif.
0 hingga 95% non-kondensasi
Puncak 15G untuk durasi 11 ms (±1,0 ms)
Puncak 1G, 5 hingga 2000 Hz

Akurasi Frekuensi:
Peraturan Kecepatan:
Mode Berhenti:
Aksel/Desel:
Kelebihan Beban Intermiten:
Perlindungan Kelebihan Motor Elektronik:


Input Digital: Dalam ±0,05% dari frekuensi output yang ditetapkan.
Input Analog: Dalam 0,5% dari frekuensi output maksimum.
Output Analog: ±2% skala penuh, resolusi 10-bit.
Loop Terbuka dengan Kompensasi Slip: ±2% kecepatan dasar pada rentang kecepatan 40:1. 1% dari kecepatan dasar
melintasi rentang kecepatan 60:1.
Beberapa mode berhenti yang dapat diprogram termasuk - Ramp, Coast, DC-Brake, Ramp-to-Hold, dan S Curve.
Dua waktu akselerasi dan desel yang dapat diprogram secara independen. Setiap waktu dapat diprogram dari 0…600
detik dengan kelipatan 0,1 detik.
Kemampuan kelebihan beban 150% hingga 1 menit, kemampuan kelebihan beban 200% hingga 3 detik.
Memberikan perlindungan kelebihan beban motor kelas 10 menurut pasal NEC 430 dan suhu berlebih motor
perlindungan menurut NEC pasal 430.126 (A) (2). Berkas UL 508C 29572.
