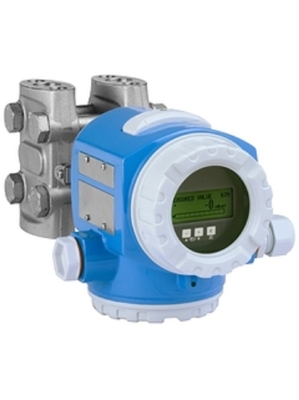

PMD75-ACA7FB3DAAU Tekanan diferensial Deltabar PMD75 FKM Viton Seal

PMD75-ACA7FB3DAAU Tekanan diferensial Deltabar PMD75

Persetujuan: Daerah yang Tidak Berbahaya
Output; Operasi: C 4-20mA HART; di dalam
Housing; Cover Sealing; Cable Entry: A T14 Alu IP66/67 NEMA6P; EPDM; M20 gland, T14 = side cover (Ex d > M20 thread)
Rentang nominal; Bahan sel; PN: 7F 500mbar/50kPa/7.5psi; 316L; 160bar/ 16MPa/2400psi
Kalibrasi; Unit: B **Disesuaikan; lihat spesifikasi tambahan.
Bahan Membran: 3 Monel
Koneksi Proses: D NPT1/4-18 IEC61518 UNF7/16-20, 316L termasuk 2 katup, 316L
Segel: FKM Viton
Opsi tambahan 1: A Tidak dipilih
Opsi tambahan 2: U Bracket pemasangan, dinding/pipa, 316L, desain tugas berat
Rincian: Nilai kisaran rendah: -10 mbar
Nilai kisaran atas: 300 mbar
Ukuran karakteristik: linier
Tampilan pada 4mA (HART saja): nol
Tampilan pada 20mA (HART saja): nol
Unit tampilan: nol

Spesifikasi sekilas
Keakuratan
Standar: 0,05%
Platinum: hingga 0,035%
Max. kesalahan pengukuran
0,075%
"PLATINUM" 0,05%
Suhu proses
-40 °C...85 °C
(-40 ° F...185 ° F)
Kisaran suhu sedang
Gradien suhu dari pipa tekanan
Jangkauan pengukuran tekanan
10 mbar... 250 bar
(0,15 psi...3750 psi)
Tekanan proses / batas tekanan berlebihan maksimum
420 bar (6300 psi)
Bagian utama yang basah
Alloy C276
316L
Monel
Tantalum
Max. jarak pengukuran
400 m (1.312 kaki) H2O
Tekanan proses maksimum
maksimal 420 bar
(maks. 6091 psi)
Membran proses material
316L, AlloyC,
Tantal,
Emas-rodium
Sel pengukuran
10 mbar... 250 bar
(0,15 psi...3750 psi)

Bidang Aplikasi
Transmitter tekanan diferensial Deltabar PMD75 dengan sensor piezoresistif dan membran logam las digunakan di semua industri untuk pengukuran terus menerus dalam cairan, uap dan gas.Operasi 3-kunci memungkinkan pengoperasian dan operasi yang sederhana dan dapat diandalkanModul data HistoROM terintegrasi memungkinkan manajemen yang mudah dari proses dan perangkat parameter.
Untuk pengukuran tingkat, volume atau massa dalam cairan, pemantauan tekanan diferensial serta pengukuran aliran (volume atau aliran massa) dalam hubungannya dengan elemen primer dalam gas, uap dan cairan.

• Sambungan proses: benang
• Suhu proses: -40 sampai +85°C (-40 sampai +185°F)
• Kisaran pengukuran: 0,25mbar sampai 40bar (0,0036 sampai 600psi)
• Keakuratan: ± 0,05%, "Platinum" ± 0,035% (opsional)
• Sertifikat perlindungan ledakan internasional, pencegahan overfill WHG, SIL, persetujuan higienis, persetujuan kapal

Manfaat

• Keakuratan terbaik, reproduksi dan stabilitas jangka panjang
• Keamanan tertinggi karena gas ketat feedthrough dengan kemampuan hingga SIL2/3, bersertifikat dengan IEC 61508
• Pengoperasian sederhana yang dipandu menu melalui tampilan lokal, 4 sampai 20mA dengan HART, PROFIBUS PA, FOUNDATION Fieldbus
• Konsep pengelolaan data HistoROM untuk pengoperasian, pemeliharaan dan diagnostik yang cepat dan mudah
• Penghematan biaya dengan konsep modular untuk penggantian mudah sensor, tampilan atau elektronik
• Tahan overload hingga 420bar / 42MPa / 6300psi, dipantau fungsi
• Integrasi sistem yang mulus dan independen (HART/PA/FF)
