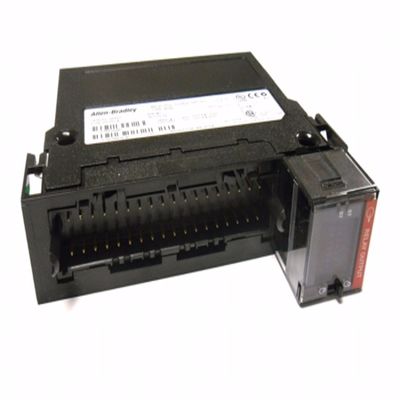

1746-NI8 Modul I/O Analog Slot Tunggal untuk SLC 500

1746-NI8 adalah modul I/O analog slot tunggal untuk sistem SLC 500. Modul ini cocok untuk aplikasi yang sensitif terhadap waktu yang memerlukan konversi sinyal analog cepat dan akurasi tinggi. Modul 1746-NI8 memiliki input 8-Saluran dengan backplane terisolasi. Konsumsi arus backplane-nya adalah 200mA dan 100mA pada 5 Volt DC dan 24 Volt DC. Modul ini memiliki konsumsi daya backplane maksimum 1 Watt pada 5 Volt DC dan 2,4 Watt pada 24 Volt DC. 1746-NI8 dapat dipasang di slot I/O mana pun, kecuali Slot 0 pada sasis I/O SLC 500. Data sinyal input dikonversi menjadi data digital melalui konversi perkiraan berturut-turut. Modul 1746-NI8 menggunakan frekuensi filter yang dapat diprogram dengan filter digital low-pass untuk penyaringan input. Modul ini melakukan autokalibrasi berkelanjutan dan memiliki tegangan isolasi 750 Volt DC dan 530 Volt AC, diuji selama 60 detik. Modul ini memiliki rentang tegangan common-mode dari -10 hingga 10 Volt dengan maksimum 15 Volt di antara dua terminal mana pun.

Modul 1746-NI8 dilengkapi dengan blok terminal yang dapat dilepas dengan 18 posisi. Untuk pengkabelan, kabel Belden 8761 atau yang serupa harus digunakan dengan satu atau dua kabel 14 AWG per terminal. Kabel memiliki impedansi loop maksimum 40 Ohm pada sumber tegangan dan 250 Ohm pada sumber arus. Untuk pemecahan masalah dan diagnostik, modul ini memiliki 9 indikator status LED hijau. 8 saluran memiliki satu indikator masing-masing untuk menampilkan status input dan satu masing-masing untuk menampilkan status modul. 1746-NI8 memiliki standar lingkungan berbahaya Divisi 2 dengan suhu operasi 0 hingga 60 derajat Celsius.

1746-NI8 memiliki modul input analog Delapan (8) saluran yang kompatibel untuk digunakan dengan pengontrol gaya perangkat keras SLC 500 Tetap atau modular. Modul ini memiliki saluran input tegangan atau arus yang dapat dipilih secara individual. Sinyal input yang dapat dipilih meliputi 10V dc, 1–5V dc, 0–5V dc, 0–10V dc untuk Tegangan, sedangkan 0–20 mA, 4–20 mA, +/-20 mA untuk Arus.

Sinyal input dapat direpresentasikan sebagai Unit Rekayasa, Skala untuk PID, Hitungan Proporsional (–32.768 hingga +32.767 rentang), Hitungan Proporsional dengan Rentang yang Ditentukan Pengguna (hanya Kelas 3) dan Data 1746-NI4.

Modul Delapan (8) saluran ini kompatibel untuk digunakan dengan prosesor SLC 5/01, SLC 5/02, SLC 5/03, SLC 5/04, dan SLC 5/05. SLC 5/01 hanya dapat beroperasi sebagai kelas 1, sedangkan SLC 5/02, 5/03, 5/04 dapat dikonfigurasi untuk operasi Kelas 1 dan Kelas 3. Saluran setiap modul dapat dikabel dalam input single-ended atau diferensial.

Modul ini memiliki blok terminal yang dapat dilepas untuk koneksi ke sinyal input dan penggantian modul yang mudah tanpa perlu pengkabelan ulang. Pemilihan jenis sinyal input dilakukan dengan menggunakan sakelar DIP yang tertanam.
