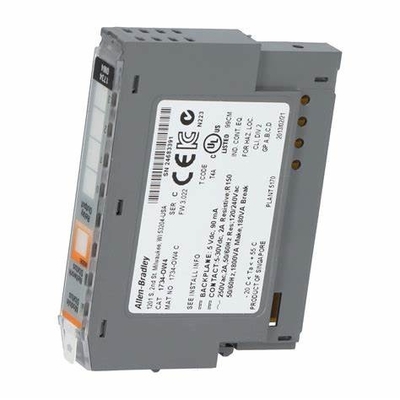

1734-OW4 ALLEN BRADLEY Modul output diskrit dengan empat (4) kutub tunggal

Allen-Bradley 1734-OW4 adalah modul POINT O/I. Modul ini adalah modul output diskrit dengan empat (4) kontak Single Pole, Single Throw (SPST) Normally Open (N.O.).Output kontak ini adalah kontak bebas tegangan dan mendukung yang beroperasi dengan 5-30 VDC; 120 VAC dan 250 VAC tegangan. ideally used for implementing distributed I/O architecture and supports installation to a DIN rail and couples with an appropriate terminal base for wiring of signal an input power with applicable bases such as 1734-TB, 1734-TBS, 1734-TOP, atau 1734-TOPS.

Output kontak 1734-OW4 menunjukkan keterlambatan transisi sinyal dari ON ke OFF 26 ms dengan resistensi kontak awal 30 m. Untuk mengoperasikan perangkat ini,harus dialokasikan dengan arus POINTBus 80 mA sementara disipasi daya modul adalah 0.5 W dan disipasi termal 1,7 BTU/jam.

1734-OW4 mendukung setiap adaptor komunikasi POINT I/O yang tersedia seperti adaptor Ethernet, ControlNet dan ProfiBus.Adaptor ini memungkinkan 1734-OW4 untuk menerima perintah dari pengontrol mitra seperti ControlLogix dan CompactLogix dan menerapkan urutan otomatisasiSelain itu, dapat dicampur dengan setiap titik lain I / O modul untuk mencapai I / O yang diperlukan.

1734-OW4 memiliki persyaratan suhu operasi -20...55 derajat C (-4...131 derajat F) dan suhu non-operasi -40...85 derajat C (-40...185 derajat F) sementara kelembaban relatif 5-95%,non-kondensasi.

Allen-Bradley 1734-OW4 POINT I/O 4 Relay Output Module adalah modul elektronik yang memiliki 4 output relay elektromekanik terbuka dengan waktu keterlambatan output 20ms dari ON ke OFF.Ini memiliki arus kebocoran OFF-state maksimum 1.2 mA @ 240V AC melalui resistor darah. 1734-OW4 memiliki resistensi kontak 30m?, dengan disipasi daya 0,5W pada 1,7 BTU / jam dissipasi termal setara.Pasalnya POINT BUS arus adalah 80mA dengan daya backplane dari 5V DC, dan dapat dipasang pada salah satu dari 4 1734 modul terminal dasar.

1734-OW4 dipasang pada rel DIN menggunakan sekrup dasar terminal yang ditentukan oleh blok dasar.dan tegangan isolasi 250V yang diuji pada 2550V DC selama 60s antara medan dan sistem dan antara set kontak1734-OW4 memiliki frekuensi switching maksimum 1 operasi per 3 detik, dan tergantung beban, dengan jangka hidup kontak listrik 100.000 siklus beban tergantung.Ini ditandai dengan kode suhu T4 dan T4A, dan modul memiliki jenis kandang gaya terbuka. Ini memiliki kategori kabel sinyal ON tunggal dengan kawat tembaga padat dan bertali dengan suhu 85 derajat C.1734-OW4 memiliki suhu operasi antara -20 dan 55 derajat. C (-4 dan 131 derajat F) pada 5-95% kelembaban non-kondensasi.Masing-masing 1734-OW4 Digital Contact Module's output diberi nama 240VDC RMS pada 2A dan arus tergantung bebanIni memiliki 4 output relay N.O. dan arus POINTBus 80 milliampere dengan dispersi daya maksimum 0,5 watt.
