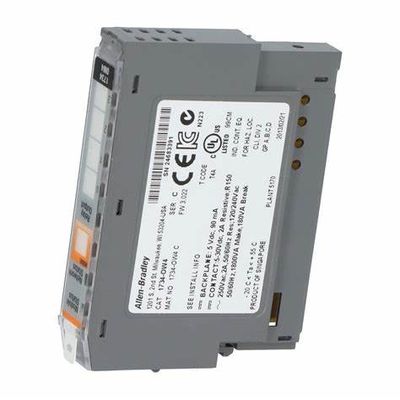

Modul Output Diskrit 1734-OW4 Dengan Empat (4) Kutub Tunggal

1734-OW4 adalah modul POINT O/I. Modul ini adalah modul output diskrit dengan Empat (4) kontak Single Pole, Single Throw (SPST) Normally Open (N.O.). Output kontak ini adalah kontak bebas tegangan dan mendukung operasi dengan tegangan 5-30 VDC; 120 VAC dan 250 VAC. Modul ini memiliki desain yang ringkas dan kecil, ideal untuk mengimplementasikan arsitektur I/O terdistribusi dan mendukung pemasangan pada rel DIN serta terhubung dengan basis terminal yang sesuai untuk pengkabelan sinyal daya input dengan basis yang berlaku seperti 1734-TB, 1734-TBS, 1734-TOP, atau 1734-TOPS.

Output kontak 1734-OW4 menunjukkan penundaan transisi sinyal dari ON ke OFF sebesar 26 ms dengan resistansi kontak awal 30 m?. Untuk mengoperasikan perangkat ini, modul harus dialokasikan dengan arus POINTBus 80 mA sementara disipasi daya modul adalah 0,5 W dan Disipasi Termal 1,7 BTU/Jam.

1734-OW4 mendukung adapter komunikasi POINT I/O yang tersedia seperti adapter Ethernet, ControlNet, dan ProfiBus. Adapter ini memungkinkan 1734-OW4 menerima perintah dari pengontrol mitra seperti ControlLogix dan CompactLogix serta mengimplementasikan urutan otomatisasi. Selain itu, modul ini dapat dicampur dengan modul POINT I/O lainnya untuk mencapai I/O yang diperlukan.

1734-OW4 memiliki persyaratan suhu operasi -20…55 derajat C (-4…131 derajat F) dan suhu non-operasi -40…85 derajat C (-40…185 derajat F) dengan kelembaban relatif 5-95%, non-kondensasi.

Modul Output Relay POINT I/O 1734-OW4 4 adalah modul elektronik yang memiliki 4 output relay elektromekanis terbuka dengan waktu tunda output 20ms dari ON ke OFF. Modul ini memiliki arus bocor keadaan OFF maksimum 1,2 mA @ 240V AC melalui resistor bleed. 1734-OW4 memiliki resistansi kontak 30m ?, dengan disipasi daya 0,5W pada disipasi termal setara 1,7 BTU/jam. Arus POINT BUS-nya adalah 80mA dengan daya backplane 5V DC, dan dapat dipasang pada salah satu dari 4 modul terminal basis 1734.

1734-OW4 dipasang pada rel DIN menggunakan sekrup basis terminal sebagaimana ditentukan oleh blok basis. Modul ini memiliki peringkat kontak 120-240V AC pada 2A, dan tegangan isolasi 250V yang diuji pada 2550V DC selama 60 detik antara medan dan sistem serta antara set kontak. 1734-OW4 memiliki frekuensi switching maksimum 1 operasi per 3 detik, dan bergantung pada beban, dengan harapan masa pakai kontak listrik 100.000 siklus yang bergantung pada beban. Modul ini diberi kode suhu T4 dan T4A, dan memiliki tipe selungkup gaya terbuka. Modul ini memiliki kategori kabel sinyal ON tunggal dengan kabel tembaga padat dan serabut berukuran 0,25-2,5mm2 (22-14 AWG) yang diberi peringkat 85 derajat C. 1734-OW4 memiliki suhu operasi antara -20 dan 55 derajat C (-4 dan 131 derajat F) pada kelembaban non-kondensasi 5-95%. Modul ini memiliki peringkat kejutan operasional 30G dan pada getaran 5G (10-500Hz). Setiap output Modul Kontak Digital 1734-OW4 diberi peringkat 240VDC RMS pada 2A dan arusnya bergantung pada beban. Modul ini memiliki 4 output relay N.O. dan arus POINTBus 80 miliampere dengan Disipasi Daya maksimum 0,5 Watt.
