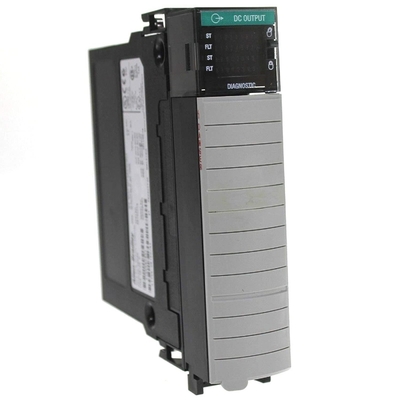

1756-OB16D ControlLogix 16 Pt 24VDC D/O Modul

Allen-Bradley 1756-0B1 6D adalah modul output diagnostik DC ControlLogix.Anda dapat menginstalnya di setiap slot yang tersedia dalam sasis yang kompatibel Controllogix. Namun, 36-bit detachable wiring box housing (RTB) diperlukan untuk tujuan ini. RTB dapat TBCH dari 1756 atau TBS6H dari 1756.memastikan bahwa sasis dan catu daya dipasang dan di tanah.

Modul 1756-0B1 6D memiliki karakteristik berikut dengan modul output lainnya: echo data output, kepadatan titik output ganda, keadaan output tingkat titik yang dapat dikonfigurasi, fusi elektronik,dan modul output terisolasi dan tidak terisolasi. Hal ini juga memungkinkan Anda untuk mengkonfigurasi berbagai fungsi modul, terutama deteksi tidak beban, deteksi verifikasi output, output status dalam mode kesalahan, output status dalam mode program,Transisi dari keadaan program ke keadaan kesalahan, dan kunci diagnostik.

Fungsi diagnostik stroke pendek dari modul 1756-0B1 6D adalah 8 ampere pada 180 ms (minimal) dan 10 ampere pada 120 ms (minimal).dan verifikasi output hanya digunakan untuk pendeteksian status. Tes denyut nadi memiliki lebar denyut nadi maksimum yang dapat dikonfigurasi oleh pengguna. Modul ini juga memungkinkan Anda untuk mengkonfigurasi keadaan kesalahan dari setiap titik dan keadaan mode program dari setiap titik,di mana default diatur menjadi ?? off dan pilihan lainnya adalah On dan Hold Last Modul output ini memiliki rentang tegangan operasi 19.2 sampai 30 volt DC dan 24 volt DC kategori tegangan pasokan. Ia juga memiliki arus beban minimum 3 mA per titik, arus kebocoran maksimum off-state 1 mA per titik dan DC 1.2V (dengan penurunan tegangan maksimum 2 A). arus backplane adalah 140 mA pada 24V DC, 250 mA pada 5.1V DC, dan total daya backplane adalah 4.64W.Rating arus output derated linear nya adalah hingga 2 A pada 30 derajat Celcius (80 derajat Fahrenheit), 1 A per titik pada 60 derajat Celcius (140 derajat Fahrenheit), dan 8 A per modul pada 30 derajat Celcius dan 4A pada 60 derajat Celcius.Arus lonjakan pada setiap titik 1756-0B1 6D adalah 4A untuk setiap modul 10 ms dan dapat diulang kali per detikTegangan isolasi antara kelompok dan pengguna dan sistem diuji selama 1 detik pada 2546V, dengan tegangan maksimum AC terus-menerus 250V untuk keduanya.

Ini memiliki waktu keterlambatan output nominal 55 s, maksimum 1 ms dari off ke on, nilai nominal 630 s, dan maksimum 5 ms dari on ke off.Suhu operasi berkisar dari 0 sampai 60 derajat Celcius (32 sampai 140 derajat Fahrenheit) dan suhu penyimpanan dari -40 sampai 85 derajat Celcius (40 sampai 185 derajat Fahrenheit).
