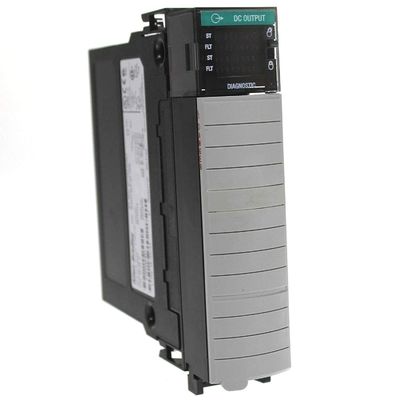

1756-OB16D ControlLogix 16 Pt 24VDC D/O Modul

1756-0B1 6D adalah modul output diagnostik DC ControlLogix. Modul ini memiliki 16 input diagnostik, masing-masing kelompok 8 titik yang difusikan berdasarkan setiap skor. Anda dapat memasangnya di slot mana pun yang tersedia di sasis yang kompatibel dengan Controllogix. Namun, kotak pengkabelan yang dapat dilepas dengan 36-bit (RTB) diperlukan untuk tujuan ini. RTB dapat berupa TBCH dari 1756 atau TBS6H dari 1756. Sebelum memasang modul dengan RTB, pastikan sasis dan catu daya telah terpasang dan dibumikan.

Modul 1756-0B1 6D berbagi karakteristik berikut dengan modul output lainnya: gema data output, kepadatan titik output ganda, status output titik yang dapat dikonfigurasi, sekering elektronik, dan modul output terisolasi dan tidak terisolasi. Modul ini juga memungkinkan Anda mengkonfigurasi berbagai fungsi modul, terutama deteksi tanpa beban, deteksi verifikasi output, status output dalam mode kesalahan, status output dalam mode program, transisi dari mode program ke mode kesalahan, dan pengunci diagnostik.

Fungsi diagnostik langkah pendek dari modul 1756-0B1 6D adalah 8 amp pada 180 ms (minimum) dan 10 amp pada 120 ms (minimum). Fungsi tanpa beban hanya digunakan untuk deteksi status mati, dan verifikasi output hanya digunakan untuk deteksi status hidup. Uji pulsa memiliki lebar pulsa maksimum yang dapat dikonfigurasi pengguna. Modul ini juga memungkinkan Anda mengkonfigurasi status kesalahan setiap titik dan status mode program setiap titik, di mana defaultnya diatur ke “mati” dan opsi lainnya adalah “Hidup” dan “Pertahankan Terakhir” Modul output ini memiliki rentang tegangan operasi 19,2 hingga 30 volt DC dan kategori tegangan suplai 24 volt DC. Modul ini juga memiliki arus beban minimum 3 mA per titik, arus bocor status mati maksimum 1 mA per titik, dan penurunan tegangan ON maksimum 1,2V DC (dengan 2 A). Arus backplane adalah 140 mA pada 24V DC, 250 mA pada 5,1V DC, dan total daya backplane adalah 4,64W. Peringkat arus output linier yang diturunkan adalah hingga 2 A pada 30 derajat Celsius (80 derajat Fahrenheit), 1 A per titik pada 60 derajat Celsius (140 derajat Fahrenheit), dan 8 A per modul pada 30 derajat Celsius dan 4A pada 60 derajat Celsius. Arus lonjakan pada setiap titik 1756-0B1 6D adalah 4A selama 10 ms dan dapat diulang – kali per detik. Tegangan isolasi antara grup dan pengguna serta sistem diuji selama 1 detik pada 2546V, dengan tegangan AC kontinu maksimum 250V untuk keduanya.

Modul ini memiliki waktu tunda output nominal 55s, maksimum 1 ms dari mati ke hidup, nilai nominal 630 s, dan maksimum 5 ms dari hidup ke mati. Suhu operasi berkisar dari 0 hingga 60 derajat Celsius (32 hingga 140 derajat Fahrenheit) dan suhu penyimpanan dari -40 hingga 85 derajat Celsius (40 hingga 185 derajat Fahrenheit).
