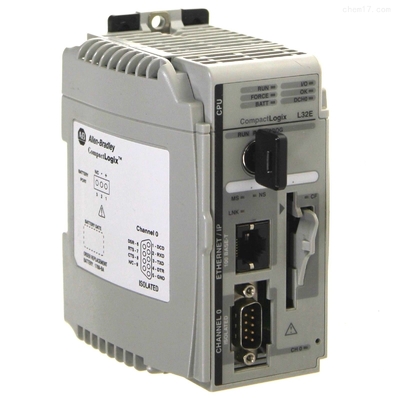

1769-L32E ALLEN BRADLEY CompactLogix 750KB Modul Pengendali Enet

CompactLogix modular controller dengan part number 1769-L32E adalah Programmable automation controller (PAC) yang diproduksi oleh Allen-Bradley.Kontroler ini umumnya digunakan dalam kontrol mesin dan aplikasi proses menengahKontroler memiliki RS232 terintegrasi dan port komunikasi Ethernet.

Konfigurasi default antarmuka RS232 adalah DF1 full duplex, 19,2 Kbps, tidak ada paritas, alamat stasiun 0, tidak ada salaman tangan, deteksi kesalahan BCC, deteksi otomatis respon tertanam, 8 bit data,dan 1 stop bit. Konfigurasi default ini dapat dikonfigurasi secara manual untuk membangun komunikasi awal dengan perangkat.autoconfiguration dapat digunakan untuk secara otomatis mendeteksi komunikasi Pengaturan. Port RS232 juga dapat dikonfigurasi sebagai antarmuka protokol ASCII untuk menghubungkan instrumen barcode, yang umumnya digunakan dalam proses manufaktur.

Komunikasi Ethernet membutuhkan konfigurasi awal, yang dapat dilakukan dengan menggunakan BOOTP-DHCP atau men-download melalui antarmuka RS232.kabel Ethernet diperlukan untuk menghubungkan pengontrol ke host BOOTP.

Kontroler Logix kompak Allen-Bradley 1769-L32E hadir dalam paket yang unik, kompak dan hemat biaya.Hal ini dapat dihubungkan ke perangkat melalui 1747-CP3 atau 1756-CP3 kabel atau kabel EthernetIni memiliki memori pengguna terintegrasi 750 KB dan dapat diperluas dengan kartu CompactFlash, nomor model 1784-CF128.

1769-L32E memiliki baterai yang bisa diganti dengan nomor bagian 1769-BA yang sesuai.Kontroler mendukung pemasangan hingga enam belas (16) modul I/O kompak dengan hingga tiga kelompok 1/O yang terhubung melalui dua kabel ekspansi. 1769-L32E memiliki arus (5 volt) DC 850 mA dan disipasi panas hingga 6,5 watt. 1769-L32E dapat dengan mudah dipasang menggunakan metode pemasangan DIN atau pemasangan panel.Bracket DIN memiliki rating dampak operasi 30 G dan rating dampak non-operasi 50 G, sementara panel memiliki nilai dampak 30 G dalam mode operasi dan 50 G dalam mode non-operasi.

Pengontrol 1769-L32E memiliki nilai getaran 5 G dalam mode operasi.1769-L32E memiliki kisaran suhu operasi 0 sampai 60 derajat Celcius (32 sampai 140 derajat Fahrenheit), rentang suhu penyimpanan -40 sampai 85 derajat Celcius (-40 sampai 185 derajat Fahrenheit), dan rentang kelembaban relatif non-kondensasi 0 sampai 95%.Kontroler Logix memiliki serangkaian rating emisi bersertifikat (CISPA11) dan memiliki rumah terbuka yang unikUkuran jalur yang direkomendasikan untuk jalur yang terdampar adalah antara 22 dan 16 AWG, sedangkan jalur padat harus diberi peringkat antara 22 dan 14 AWG.Modul beratnya sekitar 2 pon saat dikirim dan ukuran 8x8x 5 inci.

Seri CompactLogix 1769 berfungsi sebagai platform migrasi untuk seri Allen Bradley PLC warisan, PLC5 dan SLC500.memastikan bahwa kemampuan prosesor sebelumnya dipertahankan dan ditingkatkan.
Prosesor 1769-L32E dapat menampung hingga enam belas (16) modul I/O kompak.Pengendali memiliki memori terintegrasi 750 kilobyte dan dapat dihubungkan ke memori nonvolatile dengan menginstal kartu 1784-CF64 atau 1784-CF128 CompactFlash. Pengendali menggunakan 1769-BA untuk menyimpan memori pengguna. Hindari debit penuh baterai, karena ini dapat menghapus memori pengguna, termasuk program pengguna. Gunakan memori non-volatile untuk mencegah kejadian seperti itu.
