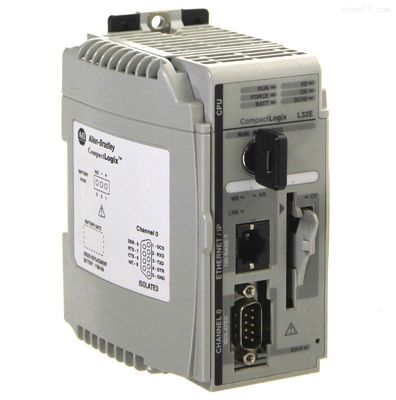

1769-L32E CompactLogix 750KB Enet Controller Module

Pengontrol modular CompactLogix dengan nomor suku cadang 1769-L32E adalah pengontrol otomatisasi terprogram (PAC) yang diproduksi oleh. Pengontrol ini umumnya digunakan dalam aplikasi kontrol mesin dan proses menengah. Pengontrol memiliki port komunikasi RS232 dan Ethernet terintegrasi.

Konfigurasi default antarmuka RS232 adalah DF1 full duplex, 19,2 Kbps, tanpa paritas, alamat stasiun 0, tanpa jabat tangan, deteksi kesalahan BCC, deteksi otomatis respons tertanam, 8 bit data, dan 1 bit berhenti. Konfigurasi default ini dapat dikonfigurasi secara manual untuk membangun komunikasi awal dengan perangkat. Jika digunakan dengan RSLinx-, konfigurasi otomatis dapat digunakan untuk mendeteksi pengaturan komunikasi secara otomatis. Port RS232 juga dapat dikonfigurasi sebagai antarmuka protokol ASCII untuk menghubungkan instrumen pemindai kode batang, yang umumnya digunakan dalam proses manufaktur.

Komunikasi Ethernet memerlukan konfigurasi awal, yang dapat dilakukan dengan menggunakan BOOTP-DHCP atau mengunduh melalui antarmuka RS232. Dengan menggunakan BOOTP-DHCP, kabel Ethernet diperlukan untuk menghubungkan pengontrol ke host BOOTP.

Pengontrol CompactLogix 1769-L32E hadir dalam paket yang unik, ringkas, dan hemat biaya. Pengontrol ini memiliki satu (1) port komunikasi Ethernet dan satu (1) port komunikasi serial terintegrasi. Pengontrol dapat dihubungkan ke perangkat melalui kabel 1747-CP3 atau 1756-CP3 atau kabel Ethernet. Pengontrol memiliki memori pengguna terintegrasi sebesar 750 KB dan dapat diperluas dengan kartu CompactFlash, nomor model 1784-CF128.

1769-L32E memiliki baterai yang dapat diganti dengan nomor suku cadang yang sesuai 1769-BA. Pengontrol mendukung pemasangan hingga enam belas (16) modul I/O ringkas dengan hingga tiga grup I/O yang terhubung melalui dua kabel ekspansi. 1769-L32E memiliki arus (5 volt) DC sebesar 850 mA dan disipasi panas hingga 6,5 Watt. 1769-L32E dapat dengan mudah dipasang menggunakan metode pemasangan DIN atau pemasangan panel. Braket DIN memiliki peringkat benturan operasional 30 G dan peringkat benturan non-operasional 50 G, sedangkan panel memiliki peringkat benturan 30 G dalam mode operasional dan 50 G dalam mode non-operasional.

Pengontrol 1769-L32E memiliki peringkat getaran 5 G dalam mode operasional. Pengontrol dapat menahan gaya torsi pemasangan sebesar 1,1 hingga 1,8 N-m. 1769-L32E memiliki rentang suhu operasional 0 hingga 60 derajat Celsius (32 hingga 140 derajat Fahrenheit), rentang suhu penyimpanan -40 hingga 85 derajat Celsius (-40 hingga 185 derajat Fahrenheit), dan rentang kelembaban relatif non-kondensasi 0 hingga 95%. Pengontrol Logix memiliki serangkaian emisi bersertifikat (CISPA11) dan memiliki rumah terbuka yang unik. Ukuran jalur yang direkomendasikan untuk jalur serabut adalah antara 22 dan 16 AWG, sedangkan jalur padat harus diberi peringkat antara 22 dan 14 AWG. Modul ini berbobot sekitar 2 pon saat dikirim dan berukuran 8x8x5 inci.

Seri CompactLogix 1769 berfungsi sebagai platform migrasi untuk seri PLC lama, PLC5, dan SLC500. Berbagai produk CompactLogix 1769, termasuk 1769-L32E, memastikan bahwa kemampuan prosesor sebelumnya dipertahankan dan ditingkatkan.
Prosesor 1769-L32E dapat menampung hingga enam belas (16) modul I/O ringkas. Prosesor ini juga mendukung ekstensi dengan menambahkan hingga tiga (3) pustaka ekstensi I/O. Pengontrol memiliki memori terintegrasi sebesar 750 kilobyte dan dapat dihubungkan ke memori non-volatil dengan memasang kartu CompactFlash 1784-CF64 atau 1784-CF128. Pengontrol menggunakan 1769-BA untuk mencadangkan memori pengguna. Hindari pengosongan baterai penuh, karena hal ini dapat menghapus memori pengguna, termasuk program pengguna. Gunakan memori non-volatil untuk mencegah kejadian seperti itu.
