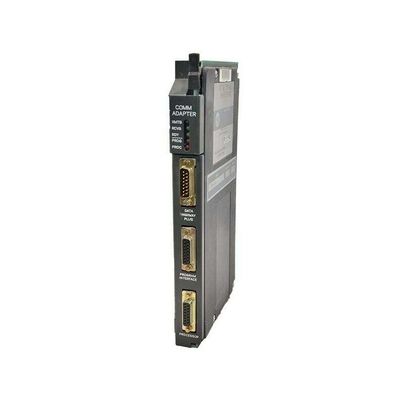

1785-L60LD Processor PLC Seri 5 Controller dengan 12 Output Relay

Deskripsi: Prosesor 1785-L60L adalah prosesor dan pengontrol terprogram dari. Perangkat ini dirancang dan diproduksi sebagai bagian dari seri pengontrol PLC 5. Prosesor dan pengontrol terprogram 1785-L60L dapat bekerja dengan modul memori yang berbeda seperti modul memori 1785-ME16, 1785-ME32, 1785-ME64, dan 1785-M100. Kapasitas memori pengguna maksimumnya adalah 64K kata. Prosesor dan pengontrol terprogram 1785-L60L dapat beroperasi dalam mode jalankan (run mode), mode jarak jauh (remote mode), atau mode program (program mode).

1785-L60L adalah anggota dari seri pengontrol PLC-5. Pengontrol terprogram ini dapat berfungsi sebagai bagian sentral dari sistem kontrol apa pun yang berbasis pada seri PLC-5. 1785-L60L adalah titik pusat yang menghubungkan modul I/O lokal, yang diperluas, dan jarak jauh pada berbagai jenis antarmuka komunikasi, dan yang bertindak sebagai tulang punggung sistem kontrol. Pengontrol 1785-L60L memiliki tiga antarmuka komunikasi terintegrasi yang ditandai sebagai Saluran 1A, Saluran 1B, dan Saluran 2. Saluran 1A dan Saluran 1B dapat berfungsi sebagai pemindai I/O jarak jauh, adaptor I/O jarak jauh, atau sebagai antarmuka komunikasi DH+. Antarmuka komunikasi ketiga pada 1785-L60L, Saluran 2, adalah port I/O yang diperluas-lokal. Pengontrol 1785-L60L memiliki konektor 25-pin yang ditandai sebagai Saluran 0 di panel depan. Saluran 0 adalah port EIA RS232C yang terisolasi secara optik, yang mendukung protokol master full-duplex dan half-duplex ASCII dan DF1 serta protokol slave half-duplex. Saluran 0 memiliki lampu hijau untuk menunjukkan status antarmuka komunikasi. Selain itu, ada satu konektor mini DIN 8-pin yang ditandai sebagai Saluran 1A, yang merupakan koneksi terminal pemrograman DH+ sejajar dengan Saluran 1A. Dua konektor tiga-pin berada di bagian bawah panel depan. Konektor ini untuk Saluran 1A dan 1B, dan kedua port komunikasi ini dapat berfungsi sebagai pemindai I/O jarak jauh, adaptor I/O jarak jauh, atau sebagai port komunikasi DH+. Pada panel depan 1785-L60L, terdapat konektor khusus yang ditandai sebagai Saluran 2, yang untuk kontak I/O yang diperluas-lokal.

Mode Pemindai I/O Jarak Jauh membaca dan menulis informasi I/O antara pengontrol dan perangkat I/O jarak jauh. Ketika digunakan sebagai pemindai I/O, 1785-L60L adalah pengontrol pengawas untuk pengontrol lain dalam Mode Adaptor dan untuk adaptor I/O jarak jauh lainnya. Ketika Saluran 1A atau Saluran 1B dikonfigurasi sebagai adaptor I/O jarak jauh, pengontrol 1785-L60L mengelola I/O yang residen di pengontrol sambil berkomunikasi dengan pengontrol pengawas melalui tautan I/O jarak jauh. Tautan DH+ dapat dikonfigurasi pada Saluran 1A atau 1B pada 1785-L60L. Komunikasi DH+ digunakan untuk membuat jaringan peer-to-peer dengan pengontrol PLC-5 lainnya atau komponen tingkat yang lebih tinggi lainnya dari sistem kontrol. Pemrograman pengontrol 1785-L60L juga dapat dilakukan melalui tautan DH+. Dengan menggunakan tautan DH+, beberapa pengontrol dapat diprogram secara bersamaan. Panjang kabel maksimum untuk tautan DH+ bergantung pada kecepatan transmisi. Penting bahwa semua perangkat pada tautan dikonfigurasi untuk berkomunikasi pada kecepatan yang sama. Panjang tersebut berkisar dari 3048m dari kecepatan 57,6 kilobit per detik hingga 762m untuk kecepatan 230,4 kilobit per detik. Tautan I/O yang diperluas-lokal berguna ketika lebih banyak I/O daripada yang dapat muat dalam satu sasis diperlukan, tetapi membutuhkan kecepatan yang lebih tinggi daripada yang dapat disediakan oleh tautan I/O jarak jauh. 1785-L60L dan adaptor I/O yang diperluas-lokal (1771-ALX) yang terpasang di sasis I/O jarak jauh yang saling terhubung dengan kabel tautan I/O membentuk tautan I/O yang diperluas-lokal. Tautan I/O yang diperluas-lokal terbatas pada kabel sepanjang 100 kaki. Jika sasis I/O perlu lebih jauh dari pengontrol, gunakan tautan I/O jarak jauh. Tautan I/O yang diperluas-lokal adalah tautan paralel yang memungkinkan pengontrol 1785-L60L memindai maksimum 16 sasis I/O yang diperluas. Waktu pemindaian per rak pada I/O yang diperluas-lokal adalah 0,5 ms. 1785-L60L memiliki beberapa indikator di panel depan untuk memudahkan antarmuka pengguna. Indikator menampilkan berbagai status pengontrol. Indikator yang ditandai BATT menampilkan status baterai. Indikator PROC menunjukkan mode pengontrol saat ini. Misalnya, berwarna hijau ketika pengontrol dalam Mode JALANKAN (RUN Mode), dan merah ketika ada sesuatu yang salah. Indikator FORCE berwarna kuning ketika paksa I/O diaktifkan. Indikator COMM terhubung ke status komunikasi Saluran 0. Saluran Komunikasi 1A dan 1B keduanya memiliki indikator status khusus. Saluran 2, yang digunakan untuk koneksi I/O yang diperluas-lokal, memiliki indikator status khusus.
