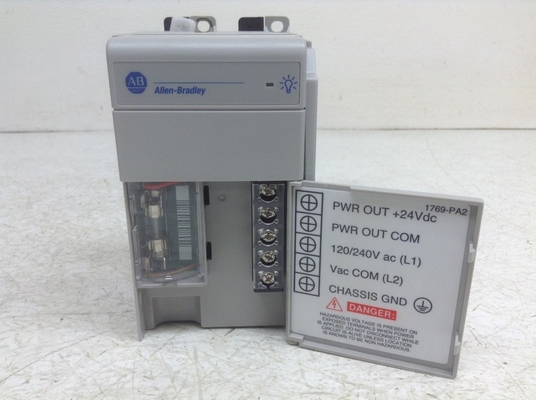

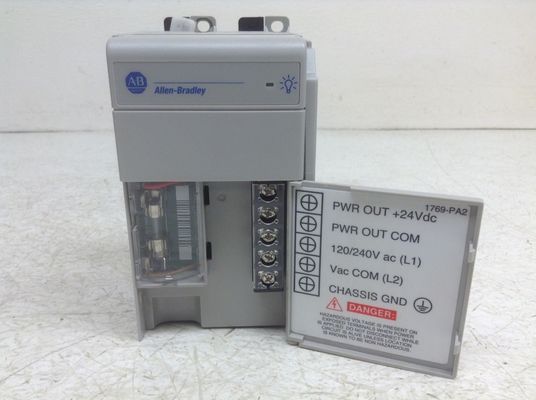

1769-PA2 CompactLogix ALLEN BRADLEY Modul Sumber Daya

Deskripsi: Allen-Bradley 1769-PA2 adalah catu daya 1769 CompactLogix.Ini memiliki kapasitas saat ini 2.0A pada 5,0V dan 0,8A pada 24VDC.

Allen-Bradley 1769-PA2 adalah catu daya I/O CompactLogix. catu daya ini terutama digunakan sebagai catu daya I/O, dipasang di perakitan CompactLogix atau ke bank I/O ekspansi.Ini menyediakan daya untuk modul yang terpasang di kedua arah dari modul yang dipasang ke sebuah sistem dalam pertimbangan yang diperlukan Power Supply jarak peringkat.

Ketika dipasang di sepanjang kumpulan pengontrol CompactLogix, Compact I/O modules may be installed on both sides of the power supply as the power supply can supply power on both directions as well as the Power supply distance rating may also be counted in both waysHingga delapan (8) 1769 modul dapat dipasang di kedua sisi pasokan listrik ini.

Rentang tegangan input yang diperlukan untuk catu daya ini adalah 85-265VAC dengan frekuensi 47-63 Hz. Ia memiliki kapasitas arus 2.0A pada 5VDC dan 0.8A pada 24VDC.Modul ini dilengkapi dengan sekering internal yang dapat diganti dengan Wickmann 19195-3.15A atau Littelfuse 02183.15MXP.

Sumber daya ini memiliki dimensi 118 x 70 x 87 mm (4.65 x 2.76 x 3.43 in.) dan berat sekitar 525 g (1.16 lb).modul catu daya ini juga mendukung pemasangan ke DIN atau langsung ke lempeng pemasangan.

Sumber daya ini UL Terdaftar untuk Kelas 1, Divisi 2 Grup A, B, C, D Lokasi Berbahaya, disertifikasi untuk AS dan Kanada. Lihat UL File E10314, Australian Radiocommunications Act, sesuai dengan:AS/NZS CISPR 11; Emisi Industri dan Uni Eropa 2004/108/EC EMC Directive sesuai.

1769-PA2 adalah catu daya 1769 CompactLogix, diproduksi oleh Allen-Bradley.

Saat memasang Allen-Bradley 1769-PA2, ruang berdekatan 50 milimeter harus ditinggalkan antara itu dan peralatan di dekatnya untuk mengudara dengan benar.saat memasang modul catu daya, pastikan bahwa tidak ada radiasi statis, UV, atau puing-puing yang akan menyentuh modul selama pemasangan atau operasi.Pemanasan yang berlebihan harus dihindari karena hal ini dapat menyebabkan kerusakan pada seluruh modul catu dayaKetika suhu lingkungan terlalu tinggi, beberapa metode ventilasi harus diterapkan. modul 1769-PA2 adalah sumber daya terbuka yang tidak memiliki kandang.
Sumber daya Allen-Bradley 1769-PA2 juga dapat dipasang pada rel DIN. Hal penting yang perlu dicatat saat memasang modul sumber daya ini adalah bahwa ia perlu di tanah.Saat menghubungkan modul, kabel 14 AWG harus digunakan dan kabel harus disimpan sesingkat mungkin. It is recommended to place the Allen-Bradley 1769-PA2 compact I/O expansion power supply in an enclosure that protects the module from a corrosive atmosphere or contaminants that might come from the open airJika digunakan di dalam kandang, penggunaan AC dianjurkan untuk memerangi panas di sekitar kandang.Allen-Bradley 1769-PA2 kompak I / O ekspansi catu daya dilengkapi dengan sekering yang menawarkan perlindungan terhadap transisi garis abnormal dan arus sirkuit pendek. modul 1769-PA2 berjalan pada 120 sampai 240 volt daya input AC pada frekuensi antara 47 dan 63 Hertz. sumber daya ini beratnya hanya 2 pon dan hanya mengukur 8 x 8 x 5 inci,membuat mudah untuk kapal.
