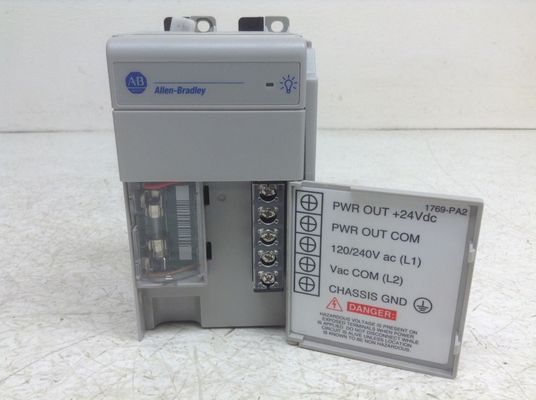

1769-PA2 Módulo de Fuente de Alimentación CompactLogix

Deskripsi: 1769-PA2 adalah Catu Daya CompactLogix 1769. Catu Daya ini memiliki rentang tegangan masukan 85 – 265VAC, beroperasi pada masukan nominal 120V/220V AC. Catu daya ini memiliki kapasitas Arus 2.0A pada 5.0V dan 0.8A pada 24VDC.

1769-PA2 adalah catu daya I/O CompactLogix. Catu daya ini terutama digunakan sebagai catu daya I/O, dipasang dalam rakitan CompactLogix atau ke bank I/O ekspansi. Catu daya ini menyediakan daya untuk modul yang terpasang di kedua arah modul yang dipasang ke sistem dengan mempertimbangkan peringkat jarak Catu Daya yang diperlukan.

Saat dipasang bersama rakitan pengontrol CompactLogix, modul I/O Kompak dapat dipasang di kedua sisi catu daya karena catu daya dapat menyuplai daya ke kedua arah serta peringkat jarak catu daya juga dapat dihitung di kedua arah. Hingga Delapan (8) modul 1769 dapat dipasang di kedua sisi catu daya ini.

Rentang tegangan masukan yang diperlukan untuk catu daya ini adalah 85-265VAC dengan frekuensi 47-63 Hz. Catu daya ini memiliki kapasitas arus 2.0A pada 5VDC dan 0.8A pada 24VDC. Modul ini dilengkapi dengan sekring internal yang dapat diganti dengan Wickmann 19195-3.15A atau Littelfuse 02183.15MXP.

Catu daya ini memiliki dimensi 118 x 70 x 87 mm (4,65 x 2,76 x 3,43 inci) dan berat perkiraan 525 g (1,16 lb). Sesuai standar platform CompactLogix, modul catu daya ini juga mendukung pemasangan pada rel DIN atau langsung ke pelat pemasangan.

Catu daya ini terdaftar UL untuk Lokasi Berbahaya Kelas 1, Divisi 2 Grup A,B,C,D, bersertifikat untuk AS dan Kanada. Lihat File UL E10314, Australian Radiocommunications Act, sesuai dengan: AS/NZS CISPR 11; Emisi Industri dan European Union 2004/108/EC EMC Directive sesuai.

1769-PA2 adalah Catu Daya CompactLogix 1769, diproduksi oleh. Catu daya ini memiliki kapasitas arus 0.8A pada 24 VDC.

Saat memasang 1769-PA2, ruang kosong 50 milimeter harus dibiarkan di antara modul dan peralatan di sekitarnya agar ventilasi berjalan dengan baik. Selain itu, saat memasang modul catu daya, pastikan tidak ada listrik statis, radiasi UV, atau kotoran yang menyentuh modul selama pemasangan atau pengoperasian. Panas berlebih harus dihindari karena dapat menyebabkan kerusakan pada seluruh modul catu daya. Jika suhu sekitar terlalu tinggi, beberapa metode ventilasi harus diterapkan. Modul 1769-PA2 adalah catu daya terbuka yang tidak memiliki selungkup.
Catu daya 1769-PA2 juga dapat dipasang pada rel DIN. Hal penting yang perlu diperhatikan saat memasang modul catu daya ini adalah modul ini perlu di-grounding. Saat menghubungkan modul, kabel 14 AWG harus digunakan dan kabel harus dijaga sesingkat mungkin. Jenis kabel yang direkomendasikan adalah kabel tembaga dengan ketahanan setidaknya 90 derajat Celcius. Disarankan untuk menempatkan catu daya ekspansi I/O kompak 1769-PA2 dalam selungkup yang melindungi modul dari atmosfer korosif atau kontaminan yang mungkin berasal dari udara terbuka. Jika digunakan dalam selungkup, penggunaan AC direkomendasikan untuk mengatasi panas di sekitar selungkup. Catu daya ekspansi I/O kompak 1769-PA2 dilengkapi dengan sekring yang memberikan perlindungan terhadap transien saluran abnormal dan arus hubung singkat. Modul 1769-PA2 beroperasi pada daya masukan AC 120 hingga 240 Volt dengan frekuensi antara 47 dan 63 Hertz. Catu daya ini hanya berbobot 2 pon dan hanya berukuran 8 x 8 x 5 inci, sehingga mudah dikirim.
