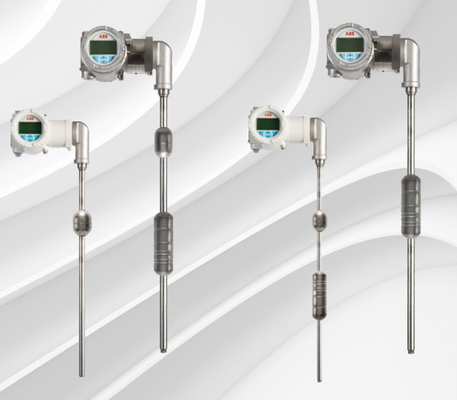

ABB LMT100 magnetostrictive level transmitter Deteksi tingkat cairan dan tingkat antarmuka yang akurat

Fitur
• Keakuratan tinggi: 0,01 % skala penuh atau ± 1,27 mm
• Tidak perlu kalibrasi ulang: atur dan lupakan
• Sensor unggulan (paten # 5,473, 245)
• Indikasi lokal dengan tampilan HMI
• Rumah dua kompartemen dengan terminal lapangan yang terpisah
Kompartemen
• Lompatan yang didukung dengan panjang probe 22 m (75 ft)
• Pengukuran tingkat total dan/atau antarmuka
• Tekanan hingga 165,48 bar (2400 psig)
Std. 124,1 bar (1800 psig)
• Kisaran suhu: ¥195,5 sampai 426,6 °C
dengan opsi
• Modul elektronik lapangan yang dapat diganti/diupgrade
• Filter RFI/EMI internal
• Komunikasi digital
• 4 sampai 20 mA output HART®
• HART 7 dan FOUNDATIONTM Fieldbus ITK6.3.0
• Persetujuan lokasi berbahaya global dan kemampuan SIL 2/3

Transmitter elektronik
Kemampuan mengulangi ± 0,005% dari skala penuh atau 0,31 mm (0,012 in), mana yang lebih besar
Non-linearitas ± 0,01 % dari skala penuh atau 0,86 mm (0,034 in), mana yang lebih besar
Keakuratan pengukuran ± 0,01 % dari skala penuh atau 1,27 mm (0,050 in), mana yang lebih besar1
Tegangan pasokan 12 hingga 43 V DC untuk 4 hingga 20mA HART loop bertenaga, 9,0 hingga 32 V DC untuk Foundation Fieldbus
Output/Komunikasi 4 sampai 20mA HART7 atau FOUNDATION Fieldbus ITK 6.3.0
Antarmuka pengguna Tampilan interaktif, DTM, EDDL, FDI dengan pesan NE107
Perlindungan Tulis Hardware switch dan switch perangkat lunak
Konsumsi daya 4 sampai 20mA pada 36,0 V DC ∙ 3,6 mA 0,13 W; 21mA 0,76 W
pada 12,0 V DC ∼ 3,6 mA 0,043 W; 21mA 0,25 W
Modus HART (4.0mA) pada 36,0 V DC 0,144 W
pada 12,0 V DC 0,048 W
Mode FF (17 mA) pada 9,0 V DC 0,153 W
pada 32,0 V DC 0,544 W
Resistensi saluran maksimum 4 sampai 20mA pada 36,0 V DC dan 21 mA, 1142 Ω*
pada 24,0 V DC dan 21 mA, 571 Ω
pada 13,5 V DC dan 21 mA, < 72 Ω**
** Maksimum yang diizinkan dengan komunikasi HART adalah 700 Ω
** Lihat grafik arus/resistensi
Modus HART (4mA) < 650 sampai 700 Ω
Mode FF (17mA) pada 32,0 V DC, 1500 Ω.
pada 9,0 V DC, 50 Ω.
Perlindungan polaritas 4 sampai 20 mA, dioda berurutan dengan loop, FOUNDATION Fieldbus dan Profibus PA, polaritas tidak sensitif
Tingkat pembaruan 10 pengukuran per s
Panjang pengukuran minimum 76,2 mm (3,0 in), konsultasikan dengan pabrik jika rentang yang lebih kecil diperlukan
Lapangan peredam diatur, kisaran: 0 sampai 60 s
Output alarm Untuk 4 sampai 20 mA: NE43, perangkat lunak atau perangkat keras dapat dipilih. Upscale (21 mA) atau downscale (3.6 mA)
Suppression surge Suppression integral tersedia dengan kode opsi S1 memenuhi IEC61000-4-5, 1kV/2kV, kriteria B
Suhu lingkungan 40 sampai 85 °C (~40 sampai 185 °F) lingkungan2
Kelembaban 0-100% RH
Linearisasi Tabel poin 21 tersedia
Sensor suhu (opsional) 1000 ohm Pt RTD, kode opsi SER atau STL
Kelas toleransi suhu IEC 60751 kelas B, ±(0.3+0.005[t])
Ruang Kompartemen ganda
Bahan perlengkapan cast aluminium tembaga rendah dengan lapisan bubuk atau 316 stainless steel
Transmitter jarak jauh Jarak jarak jauh standar 5 m (16 ft), 10 m (33 ft), 20 m (66 ft), 30 m (98 ft)
Bahan label perangkat AISI 316 stainless steel
Koneksi listrik Dua M20 x 1.5 atau dua 1⁄2in FNPT, adaptor dan konektor bus juga tersedia
Perlindungan masuk IP66, NEMA 4X
1 Keakuratan pengukuran dicatat pada kondisi lingkungan pabrik (23,88 ° F ± 5,6 ° C [75 ° F ± 10 ° F]) dengan menggunakan magnet kalibrasi.
dipengaruhi oleh faktor lain seperti histeresis terapung, instalasi, kondisi proses dan kondisi lingkungan.
2 Beberapa persetujuan lembaga mungkin berbeda.
Tabung sensor
Opsi Standar
Bahan 316/L stainless steel alloy 20, Hastelloy® C276, PFA®TEFLON® berlapis, lainnya atas permintaan
Suhu proses: ¥195,5 sampai 121,1 °C (¥320 sampai 250 °F) hingga 427 °C (800 °F) dengan opsi
Tekanan proses ¥1,0 sampai 124,1 bar @ 149 °C (¥14,7 sampai 1800 psig @ 300 °F) 165,47 bar (2400 psig) maksimum dengan tipe probe HP
Panjang probe 304,8 mm sampai 9,14 m (1 sampai 30 ft) 22,86 m (75 ft) maksimum w/ W7 probe fleksibel di sumur sensor
Panjang probe
toleransi
±3,2 mm (0,125 in) hingga 3,0 m (10 ft); ±6,4 mm (0,25 in) hingga 6,0 m (20 ft);
± 9,0 mm (0,35 in) sampai 9,0 m (29,5 ft); +/ ∼ 25,4 mm (1,0 in) sampai 22,86 m (75 ft)
Pemasangan 3⁄4 di MNPT kompresi pemasangan colokan, fittings berujung, flange longgar dan flange las
koneksi proses juga tersedia
️
S
